Il est temps maintenant de s'intéresser à l'électronique !

Les textes et documents qui vont suivre ne sont en aucun cas un cours d'électronique, je me contente de raconter comment je procède, n'étant pas un professionnel avéré, mes procédures peuvent sembler empiriques voire archaïques, elles sont décrites avec des mots d'amateur, que les spécialistes m'en excusent.

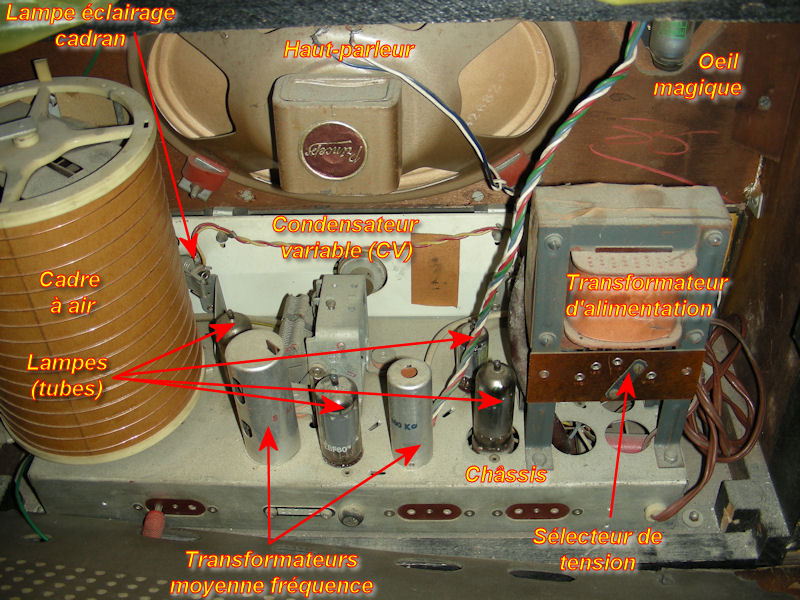

Préalablement identifions les composants visibles au dessus.

En vrac :
- 1 transformateur d'alimentation (TA)
- 1 transformateur de sortie (TS)
- 1 condensateur variable (CV)
- 1 condensateur électrochimique (chimique)
- X lampes
- 2 transformateurs moyenne fréquence (FI ou MF)
- 1 haut-parleur (HP)
- 1 indicateur d'accord (oeil magique ou OM)
- x lampes de cadran
- 1 cadran avec son aiguille, sa ficelle (et le casse tête qui va avec si on ne sait pas comment la remettre) .
- de 3 à 5 boutons en façade, voire moins mais avec un clavier à touches.
- une antenne intérieure, soit ferrite soit cadre "à air"
Sur les appareils équipés FM on trouve également un boitier bien blindé d'où sortent une ou deux lampes, communément appelé bloc FM ou tête FM.

Evdemment, sur les récepteurs les plus pointus, il y a d'autres ingrédients, de quoi pimenter l'affaire, un décodeur FM stéréo, un second transformateur de sortie, on peut même découvrir un ou plusieurs moteurs, d'autres HP etc.

Contentons nous d'un récepteur standard, simple
Il comprend le TA, le TS, le HP, le chimique, le CV, 5 lampes et 3 commandes

Les "étages"

Un récepteur radio possède plusieurs sections aisément identifiables, ce qui sera un plus dans la remise en route, : l'alimentation, l'étage haute fréquence, l'étage moyenne fréquence, l'étage détection, l'étage basse fréquence. A noter que la détection est presque toujours associée à l'étage MF ou à l'étage BF.
